Brancher une prise de remorque en se fiant uniquement à la couleur des fils expose à un feu de stop qui s’allume à la place du clignotant, ou à un antibrouillard arrière inactif au moment du contrôle technique. Le schéma de câblage de la prise remorque reste la référence, parce que le code couleur varie selon le fabricant, le type de prise (7 ou 13 broches) et parfois le pays d’origine du faisceau.
Cet article compare les attributions de broches, identifie les écarts les plus fréquents et détaille les vérifications à faire avant de serrer le moindre domino.
A découvrir également : Interpréter le voyant de voiture : signification et précautions à prendre
Pourquoi la couleur des fils de remorque ne suffit pas à garantir un branchement fiable
Un faisceau acheté en France n’utilise pas forcément les mêmes teintes qu’un kit vendu en Allemagne ou aux Pays-Bas. Certains fabricants livrent des conducteurs repérés par de simples rubans isolants de couleur, appliqués en usine selon une logique interne au produit.
La conséquence directe : deux faisceaux 7 broches posés côte à côte peuvent présenter un fil jaune affecté au clignotant gauche sur l’un et au clignotant droit sur l’autre. Chaque fabricant peut utiliser son propre code couleur, ce qui rend la correspondance automatique couleur-fonction dangereuse.
A lire également : Avis sur les pneus Kumho : la fiabilité à l'épreuve
La recommandation des professionnels de l’attelage converge vers un point simple : vérifier le schéma de câblage fourni avec le kit avant toute intervention, plutôt que de se fier à la teinte du conducteur. En l’absence de documentation, un multimètre et une lampe témoin restent les seuls outils fiables pour identifier chaque fil.
Prise remorque 7 broches : tableau des fonctions par broche
La prise 7 broches (norme ISO 1724) équipe la majorité des remorques légères, porte-vélos et petites remorques bagagères en France. Elle transmet les feux de signalisation de base, sans gérer le recul ni l’antibrouillard arrière.
| Broche | Fonction | Couleur courante (norme ISO) |
|---|---|---|
| 1 | Clignotant gauche | Jaune |
| 2 | Antibrouillard arrière | Bleu |
| 3 | Masse (retour commun) | Blanc |
| 4 | Clignotant droit | Vert |
| 5 | Feu de position droit | Marron |
| 6 | Feu de stop | Rouge |
| 7 | Feu de position gauche | Noir |
Ce tableau reflète la convention ISO la plus répandue en Europe. En revanche, un faisceau d’origine nord-américaine peut inverser le jaune et le vert, voire affecter le marron aux feux de stop. Le bon schéma dépend du type de prise et de son origine.
Prise remorque 13 broches : fonctions supplémentaires et écarts de câblage

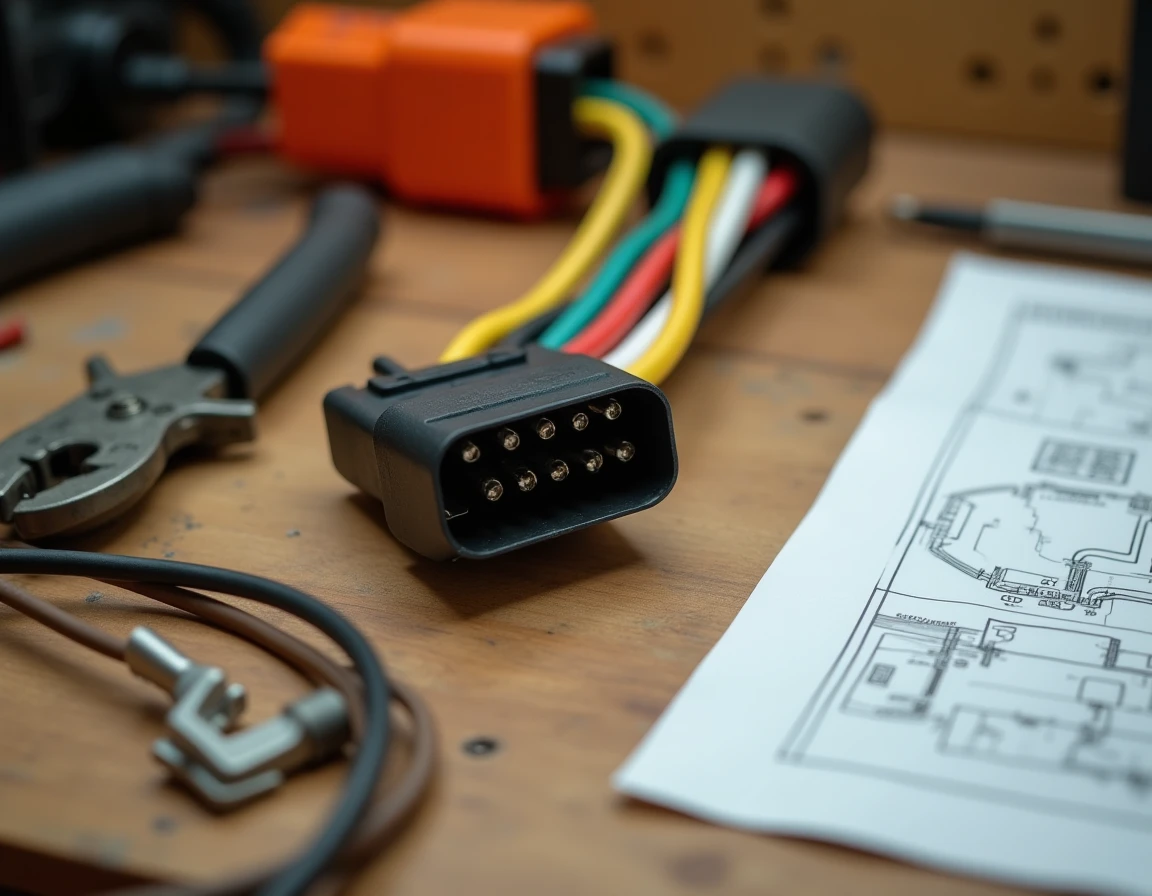

La prise 13 broches (ISO 11446) ajoute six conducteurs qui prennent en charge le feu de recul, l’alimentation permanente, la charge de la batterie auxiliaire (caravane ou van aménagé) et une masse dédiée. Elle est devenue le standard sur les véhicules récents équipés d’un attelage d’usine.
Deux variantes à ne pas confondre : Multicon et Jaeger
Les prises 13 broches existent en deux versions physiquement identiques mais câblées différemment. La variante Multicon (ou Multicon Ouest) et la variante Jaeger n’attribuent pas les mêmes fonctions aux mêmes numéros de broches au-delà de la broche 7.
Brancher une remorque équipée d’une fiche Jaeger sur un socle Multicon sans vérifier le schéma peut envoyer du courant permanent sur un circuit prévu pour le feu de recul. Le risque va du fusible grillé à la détérioration d’un module électronique de remorque.
- Broches 1 à 7 : identiques à la prise 7 broches ISO (clignotants, stops, positions, masse, antibrouillard).
- Broche 9 : alimentation permanente (charge batterie caravane), souvent en orange sur les faisceaux Multicon.
- Broche 10 : alimentation sous contact, coupée moteur éteint, parfois en gris ou violet selon le fabricant.
- Broche 11 : masse dédiée aux broches 9 et 10, distincte de la masse principale (broche 3).
La masse dédiée (broche 11) est souvent oubliée lors d’un remplacement de faisceau. Son absence provoque un retour de courant par la masse principale, ce qui peut allumer faiblement des feux parasites sur la remorque ou le véhicule tracteur.
Adaptateur 7 vers 13 broches : ce que le câblage transmet et ce qu’il ignore
Quand un véhicule dispose d’une prise 13 broches et que la remorque n’a qu’une fiche 7 broches (ou l’inverse), un adaptateur semble résoudre le problème. En pratique, il transfère uniquement les fonctions communes aux deux formats.
Un adaptateur 13 vers 7 broches coupe l’accès au feu de recul, à l’alimentation permanente et à la charge batterie. Pour une remorque bagagère sans équipement électrique propre, cela ne pose aucun problème. Pour une caravane avec réfrigérateur ou éclairage intérieur, l’adaptateur ne remplace pas un faisceau 13 broches dédié.
À l’inverse, un adaptateur 7 vers 13 broches ne crée pas les fonctions manquantes. Il se contente de redistribuer les sept fils existants dans le format 13 broches, en laissant les broches supplémentaires inactives.
Vérification du branchement remorque avant de prendre la route
La couleur du fil ne confirme rien tant que le feu correspondant ne s’allume pas au bon moment. La procédure de contrôle reste la même quel que soit le type de prise.
- Activer chaque commande séparément (clignotant gauche, clignotant droit, feux de position, frein, antibrouillard, recul) et vérifier visuellement le feu correspondant sur la remorque.
- Contrôler la masse en mesurant la tension entre la broche 3 (ou 11 sur une 13 broches) et la carrosserie de la remorque : une valeur supérieure à quelques dixièmes de volt signale un mauvais contact.
- Inspecter l’état physique de la prise : broches oxydées, clips de verrouillage cassés, joints d’étanchéité absents. Une prise corrodée produit les mêmes symptômes qu’un fil mal branché.
- Sur les véhicules équipés d’un module électronique d’attelage, s’assurer que le boîtier détecte bien la remorque (voyant dédié au tableau de bord).
Un seul feu défaillant suffit à justifier une contravention et, sur certains véhicules récents, à désactiver l’assistance au freinage de la remorque. Le test complet prend moins de deux minutes et évite de découvrir le problème sur une aire d’autoroute.
Le schéma fourni avec le kit d’attelage ou le faisceau de remplacement reste le document de référence. Toute intervention basée uniquement sur la couleur des fils repose sur une convention, pas sur une norme universelle. Garder ce schéma dans la boîte à gants, à côté du certificat d’immatriculation de la remorque, simplifie chaque reconnexion future.
